Mit dem AC-SFP-BIA-LXE steht ein SFP-Modul für 1 GBit/s auf einer Singlemode-Faser bereit. Die Verbindung wird über LC/PC-Simplex hergestellt und überbrückt bis zu 20 km, wobei bei 1310 nm gesendet und bei 1550 nm empfangen wird. Der Sendepegel reicht von -9 dBm bis -3 dBm, die Empfindlichkeit beträgt -21 dBm und die Eingangsleistung darf -3 dBm nicht überschreiten. Als optisches Budget sind 12 dB angegeben, die minimale Streckendämpfung beträgt 0 dB. Das Modul arbeitet von -40 °C bis +85 °C bei 4 BTU/h Verlustleistung. Datenrate 1 GBit/sSinglemode, 1 FaserÜbertragungsdistanz max. 20 kmLC/PC-Simplex-SteckerOptisches Budget 12 dBBetriebstemperatur -40 °C bis +85 °C

Das AC-SFP-BIA-SXE ist ein Gigabit-SFP für kurze Multimode-Strecken von maximal 550 m. Es nutzt eine einzelne Faser mit LC/PC-Simplex-Stecker, sendet bei 1310 nm und empfängt bei 1550 nm. Die optische Sendeleistung liegt zwischen -8 dBm und 0 dBm, die Empfindlichkeit bei -18 dBm, die maximale Eingangsleistung bei 0 dBm. Das optische Budget umfasst 10 dB bei 0 dB minimaler Streckendämpfung. Zugelassen ist der Betrieb von -40 °C bis +85 °C, die Verlustleistung beträgt 4 BTU/h. Datenrate 1 GBit/sMultimode, 1 FaserÜbertragungsdistanz max. 550 mTX 1310 nm / RX 1550 nmOptisches Budget 10 dBVerlustleistung 4 BTU/h

Gigabit-Datenraten auf einer einzelnen Singlemode-Faser liefert das AC-SFP-BIB-LXE mit 1 GBit/s über bis zu 20 km. Es sendet bei 1550 nm, empfängt bei 1310 nm und wird über LC/PC-Simplex gesteckt. Die optische Sendeleistung liegt im Bereich -9 dBm bis -3 dBm, die Empfindlichkeit bei -21 dBm und die zulässige Eingangsleistung bei maximal -3 dBm. Angegeben sind ein optisches Budget von 12 dB und eine minimale Streckendämpfung von 0 dB. Das Modul ist von -40 °C bis +85 °C einsetzbar und gibt 4 BTU/h ab. Datenrate 1 GBit/sSinglemode, 1 FaserTX 1550 nm / RX 1310 nmÜbertragungsdistanz max. 20 kmOptisches Budget 12 dBLC/PC-Simplex-Stecker

Für Multimode-Verbindungen bis 550 m ist das AC-SFP-BIB-SXE vorgesehen, das 1 GBit/s über eine Faser überträgt. Der Sendeweg arbeitet bei 1550 nm, der Empfangsweg bei 1310 nm, gesteckt wird über LC/PC-Simplex. Die Sendeleistung reicht von -8 dBm bis 0 dBm, die optische Empfindlichkeit beträgt -18 dBm und die maximale Eingangsleistung 0 dBm. Das optische Budget liegt bei 10 dB, die minimale Streckendämpfung bei 0 dB. Betrieb ist zwischen -40 °C und +85 °C vorgesehen, die Verlustleistung beträgt 4 BTU/h. Datenrate 1 GBit/sMultimode, 1 FaserÜbertragungsdistanz max. 550 mTX 1550 nm / RX 1310 nmOptisches Budget 10 dBVerlustleistung 4 BTU/h

Das AC-SFP-LX-E-10 überträgt 1 GBit/s über zwei Singlemode-Fasern und erreicht dabei bis zu 10 km. Gesendet und empfangen wird bei 1310 nm, der Anschluss erfolgt über LC/PC-Duplex. Die optische Sendeleistung liegt zwischen -9 dBm und -3 dBm, die Empfindlichkeit bei -21 dBm und die maximale Eingangsleistung bei -3 dBm. Für die Strecke sind 12 dB optisches Budget und 0 dB minimale Streckendämpfung angegeben. Das Modul ist von -40 °C bis +85 °C spezifiziert und gibt 4 BTU/h ab. Datenrate 1 GBit/sSinglemode, 2 FasernÜbertragungsdistanz max. 10 kmTX und RX 1310 nmOptisches Budget 12 dBLC/PC-Duplex-Stecker

Mit dem AC-SFP-LX-E-20 lassen sich Gigabit-Verbindungen über zwei Singlemode-Fasern bis 20 km aufbauen. Beide Richtungen arbeiten bei 1310 nm, der Stecker ist als LC/PC-Duplex ausgeführt. Der Sendepegel reicht von -8 dBm bis -2 dBm, die optische Empfindlichkeit beträgt -23 dBm und die Eingangsleistung darf höchstens -1 dBm betragen. Das optische Budget liegt bei 15 dB, die minimale Streckendämpfung bei 0 dB. Der Einsatzbereich reicht von -40 °C bis +85 °C, das Nettogewicht beträgt 0.018 kg. Datenrate 1 GBit/sSinglemode, 2 FasernÜbertragungsdistanz max. 20 kmOptisches Budget 15 dBOptische Empfindlichkeit -23 dBmLC/PC-Duplex-Stecker

Für lange Singlemode-Strecken bis 40 km ist das AC-SFP-LX-E-40 ausgelegt, das 1 GBit/s über zwei Fasern führt. Sende- und Empfangswellenlänge betragen jeweils 1310 nm, der Anschluss erfolgt über LC/PC-Duplex. Die Sendeleistung liegt zwischen -4 dBm und 3 dBm, die Empfindlichkeit bei -24 dBm und die maximale Eingangsleistung bei -1 dBm. Das optische Budget beträgt 20 dB, wobei eine minimale Streckendämpfung von 4 dB vorausgesetzt wird. Der Betrieb ist von -40 °C bis +85 °C bei 4 BTU/h Verlustleistung möglich. Datenrate 1 GBit/sSinglemode, 2 FasernÜbertragungsdistanz max. 40 kmOptisches Budget 20 dBMinimale Streckendämpfung 4 dBTX und RX 1310 nm

Das AC-SFP-LX-E-70 überbrückt bis zu 70 km auf zwei Singlemode-Fasern und arbeitet dabei bei 1550 nm in Sende- und Empfangsrichtung. Die Datenrate beträgt 1 GBit/s, gesteckt wird über LC/PC-Duplex. Die optische Sendeleistung reicht von 0 dBm bis 5 dBm, die Empfindlichkeit liegt bei -30 dBm und die Eingangsleistung darf maximal -9 dBm betragen. Mit 30 dB optischem Budget und einer minimalen Streckendämpfung von 14 dB ist das Modul auf lange Verbindungen abgestimmt. Der Temperaturbereich umfasst -40 °C bis +85 °C. Datenrate 1 GBit/sSinglemode, 2 FasernÜbertragungsdistanz max. 70 kmTX und RX 1550 nmOptisches Budget 30 dBMinimale Streckendämpfung 14 dB

Das AC-SFP-SX-E ist ein Gigabit-Modul für zwei Multimode-Fasern mit einer Reichweite von bis zu 550 m. Es arbeitet in beiden Richtungen bei 850 nm und wird über LC/PC-Duplex angeschlossen. Die Sendeleistung liegt zwischen -9,5 dBm und -4 dBm, die optische Empfindlichkeit bei -18 dBm, die maximale Eingangsleistung bei 0 dBm. Das optische Budget beträgt 8,5 dB bei 0 dB minimaler Streckendämpfung. Vorgesehen ist der Betrieb von -40 °C bis +85 °C bei 4 BTU/h Verlustleistung. Datenrate 1 GBit/sMultimode, 2 FasernÜbertragungsdistanz max. 550 mTX und RX 850 nmOptisches Budget 8,5 dBLC/PC-Duplex-Stecker

Auf zwei Multimode-Fasern erreicht das AC-SFP-SXOM3-E 1 GBit/s über eine Distanz von bis zu 2 km. Sende- und Empfangswellenlänge liegen bei 1310 nm, der Anschluss erfolgt über einen LC/PC-Duplex-Stecker. Der Sendepegel bewegt sich zwischen -23,5 dBm und -14 dBm, die Empfindlichkeit beträgt -31 dBm und die maximale Eingangsleistung -8 dBm. Angegeben sind 7,5 dB optisches Budget und 0 dB minimale Streckendämpfung. Das Modul ist von -40 °C bis +85 °C spezifiziert, das Bruttogewicht liegt bei 0.023 kg. Datenrate 1 GBit/sMultimode, 2 FasernÜbertragungsdistanz max. 2 kmTX und RX 1310 nmOptisches Budget 7,5 dBLC/PC-Duplex-Stecker

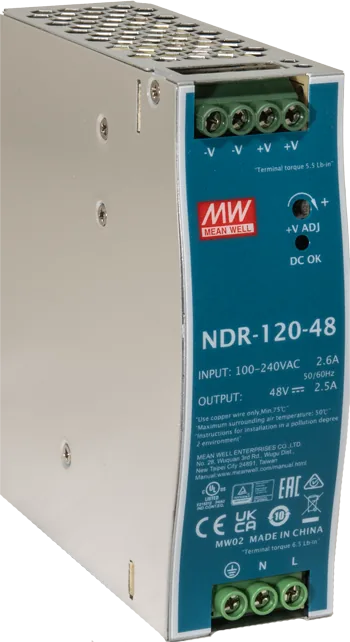

Dieses industrielle Netzteil wird auf der Hutschiene oder auf dem Tisch montiert und speist hutschienenmontierbare Switche, Medienkonverter und vergleichbare Geräte. Die Einspeisung erfolgt über Schraubklemmen und ist für ein Netz von 110/230VAC ausgelegt, zulässig sind 88-264VAC beziehungsweise 124-370VDC. Die Leistungsaufnahme richtet sich nach der gespeisten Senke und erreicht maximal 134W bei einer Verlustleistung von 49 BTU/h. Der Betriebstemperaturbereich reicht von -25° bis +70°C. Das kompakte Gehäuse misst 40 x 125 x 114mm (BxHxT), das Nettogewicht beträgt 0.53 kg, das Bruttogewicht 0.59 kg. Hutschienen- oder TischmontageSpeisespannung 88-264VAC / 124-370VDC, SchraubklemmenMaximale Leistungsaufnahme 134WBetriebstemperatur -25° bis +70°CAbmessungen 40 x 125 x 114mm (BxHxT)
