Der 2E11-110-RX-V2 ist die Empfangseinheit eines EPo2-Paares: Er nimmt Daten und Versorgung über die zweiadrige Strecke auf und stellt sie am RJ45-Port (10/100 Mbit/s) als PoE-Verbraucher bereit. Gespeist wird er wahlweise über die Zweidrahtleitung oder über 48 bis 56 V Gleichspannung; PoE-Durchleitung zum angeschlossenen Gerät wird unterstützt. So kommen IP-Geräte auch dort ans Netz, wo nur eine alte Zweidrahtleitung liegt. Eine Konfiguration ist nicht nötig, der Eigenverbrauch liegt bei 2 W.

1-Port bt PoE PD EPo2 RX Adapter1-Port EPo2 TX Adapter

EPoC-Empfangsadapter mit einem BNC-Port (75 Ω) und einem PoE-PD-Port mit 10/100 Mbit/s, der am Kopfende einer Koaxialstrecke sitzt. Die gesamte Energie für die Strecke kommt aus einem PoE-Switch oder -Injektor: aufgenommen werden IEEE 802.3bt mit 90 W, 802.3at mit 30 W sowie 802.3af mit 15,4 W als End- oder Midspan, alternativ 48 bis 56 V DC – für lange Strecken empfiehlt der Hersteller 802.3bt mit 90 W. Über RG59, RG6 oder RG11 reicht die Einheit Daten und PoE bis 1.200 m bei 100 Mbit/s an den TX-Adapter und die Kamera weiter, reine Daten bis 2.400 m; damit lässt sich eine ältere CCTV-Verkabelung ohne neue Leitungen auf IP umstellen. Eigenverbrauch 2 W. Optional gibt es ein 19-Zoll-Chassis mit acht Plätzen (CH-110-V2) und den Überspannungsschutz SD-301. Metallgehäuse 103,4 x 48,9 x 27 mm, 0,2 kg, Wandmontage oder optional Hutschiene, Betriebstemperatur -20 °C bis 60 °C, EN62368-1.

1-Port bt PoE PD EPoC RX Adapter1-Port EPoC TX Adapter

Empfangseinheit einer EPoT-Strecke, die am Kopfende sitzt: ein EPoT-Port auf RJ45 und ein PoE-PD-Port mit 10/100 Mbit/s. Die gesamte Energie für die Strecke kommt aus einem PoE-Switch oder -Injektor – empfohlen wird IEEE 802.3bt mit 90 W –, aufgenommen werden auch 30 W und 60 W sowie 48 bis 56 V DC an der Hohlsteckerbuchse. Daten und Strom laufen über eine geschirmte STP/FTP-Leitung Cat5e/6, vier-, zwei- oder einpaarig, bis 1.200 m; reine Daten reichen 2.400 m, die Bandbreite liegt bei 100 Mbit/s. Damit versorgt die Einheit den TX-Adapter und die Kamera am anderen Ende, ohne Switch oder Netzteil dazwischen. Punkt-zu-Punkt, Daisy-Chain und Failover-Ring sind möglich, ein 19-Zoll-Chassis mit acht Plätzen (CH-110-V2) gibt es optional. Eigenverbrauch 2 W, Überspannungsschutz 6 kV, ESD ±4 kV Kontakt und ±8 kV Luft. Metallgehäuse 102,9 x 48,9 x 27,0 mm, 0,2 kg, Wandmontage oder optional Hutschiene, Betriebstemperatur -20 °C bis 60 °C, EN62368-1.

1-Port bt PoE PD EPoT RX Adapter1-Port EPoT TX Adapter

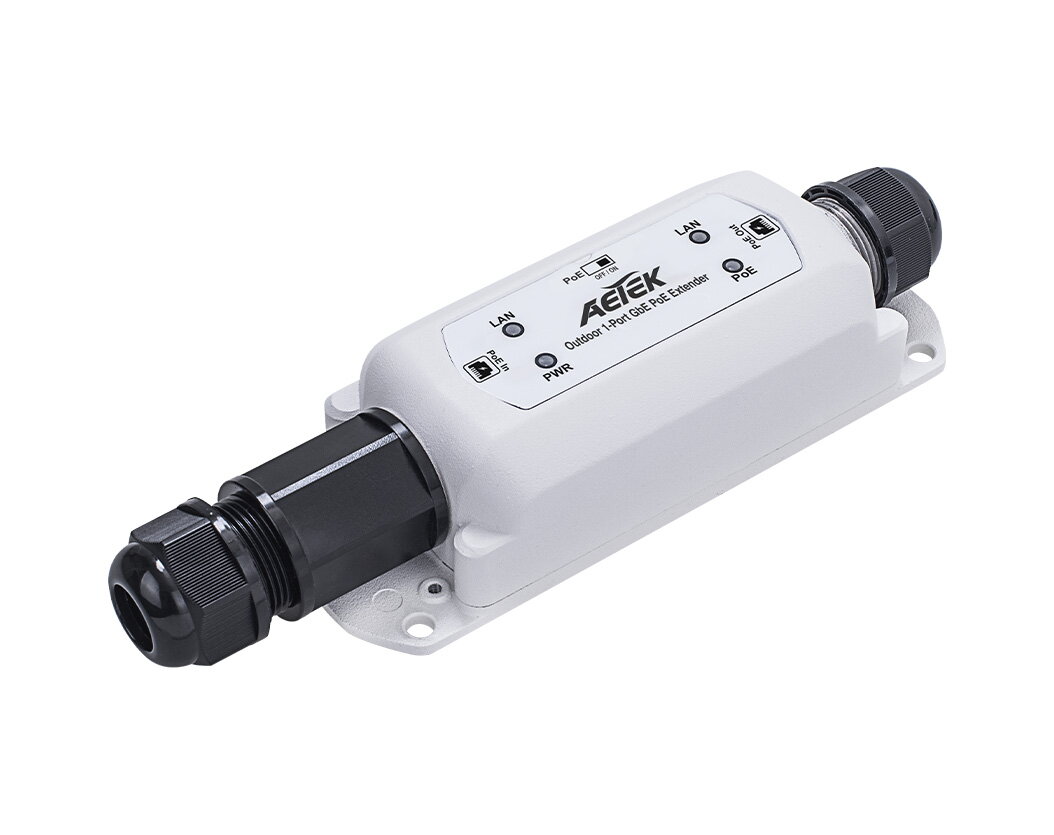

PoE-Extender für die Außenmontage im Aluminiumdruckguss-Gehäuse nach IP67 und IK10, für die Wandmontage vorgesehen. Der Eingang arbeitet als PD nach IEEE 802.3bt PoE++ Typ 4 und nimmt bis zu 90 W auf; der Ausgang speist normgerecht als PSE nach IEEE 802.3bt Typ 3, 802.3at oder 802.3af und erkennt das angeschlossene Gerät selbsttätig. Eine PoE-Strecke verlängert sich dadurch um weitere 100 m, zwei kaskadierte Einheiten kommen auf bis zu 300 m. Eine Stromversorgung vor Ort ist nicht nötig. Beide Gigabit-Ports beherrschen Auto-MDI/MDI-X und Autonegotiation, Switching-Kapazität 4 Gbps, MAC-Tabelle 2K, DIP-Schalter für die Ausgangsspeisung. Überspannungsschutz 6 kV je PoE-Port, Betriebstemperatur -40 °C bis 65 °C. Maße 157 x 55,8 x 39,75 mm, 0,3 kg.

PoE-Extender für den Innenbereich, der normgerecht speist statt passiv: der Eingang verhält sich als PD nach IEEE 802.3bt PoE++ Typ 4 und nimmt bis zu 90 W auf, der Ausgang arbeitet als PSE nach IEEE 802.3bt Typ 3, 802.3at oder 802.3af und erkennt das angeschlossene Gerät selbsttätig. Damit verlängert er eine PoE-Strecke um weitere 100 m; zwei kaskadierte Einheiten kommen auf bis zu 300 m. Ein Netzteil vor Ort ist nicht erforderlich, die Installation beschränkt sich auf das Einstecken beider Leitungen. Beide Gigabit-Ports beherrschen Auto-MDI/MDI-X und Autonegotiation, die Switching-Kapazität liegt bei 4 Gbps, die MAC-Tabelle bei 2K. Ein DIP-Schalter schaltet die Speisung des Ausgangs ab. Überspannungsschutz 6 kV je PoE-Port, Betriebstemperatur -40 °C bis 65 °C. Maße 90 x 69,4 x 28,5 mm, 0,19 kg.

PoE-Extender für den Innenbereich: ein RJ45-Port nimmt Daten und Speisung von einem PoE-Injektor, Midspan oder Switch auf, ein zweiter gibt beides als Passive PoE nach IEEE 802.3af an die Kamera oder den Access Point weiter. Ein eigenes Netzteil braucht das Gerät nicht. Zwei kaskadierte Einheiten überbrücken bis zu 300 m; für eine Speed Dome mit 48 W Bedarf bleiben bis zu 200 m. Eingangsseitig sind 50 bis 57 V DC und maximal 70 W zulässig, ausgangsseitig 44 bis 55 V DC und maximal 68 W. Unterstützt werden PSE mit 30 W, 60 W oder 90 W. Beide Ports arbeiten mit 10/100/1000 Mbit/s, die Switching-Kapazität beträgt 4 Gbps, die MAC-Tabelle 2K. Ein DIP-Schalter schaltet die PSE-Speisung ab. Überspannungsschutz 6 kV je PoE-Port, Betriebstemperatur -40 °C bis 75 °C. Maße 90 x 69,4 x 28,5 mm, Gewicht 0,19 kg.

PoE-Extender für die Außenmontage im Gehäuse nach IP67 und Schlagfestigkeit IK10. Der Eingangsport arbeitet als PD nach IEEE 802.3bt PoE++ Typ 4 beziehungsweise 802.3at PoE+, der Ausgang gibt bis zu 68 W als Passive PoE nach IEEE 802.3af an Kamera oder Access Point ab. Gespeist wird er über Injektor, Midspan oder Switch, ein Netzteil am Mast entfällt. Zwei kaskadierte Einheiten überbrücken bis zu 300 m; für eine Außen-Speed-Dome mit 48 W Bedarf bleiben bis zu 200 m. Unterstützt werden PSE mit 30 W, 60 W oder 90 W. Beide Gigabit-Ports beherrschen Auto-MDI/MDI-X, Switching-Kapazität 4 Gbps, MAC-Tabelle 2K, DIP-Schalter für die Ausgangsspeisung. Überspannungsschutz 6 kV je PoE-Port, Betriebstemperatur -40 °C bis 65 °C. Maße 157 x 55,8 x 39,75 mm, 0,3 kg.

PoE-Extender für den Innenbereich mit einem Eingangs- und zwei Ausgangsports. Der Eingang arbeitet als PD nach IEEE 802.3bt PoE++ Typ 4, die beiden Ausgänge als PSE nach IEEE 802.3bt Typ 3, 802.3at oder 802.3af, sodass zwei Kameras oder Access Points normgerecht gespeist werden. Zwei Einheiten in Sterntopologie überbrücken bis zu 500 m, unterstützt werden PSE mit 30 W, 60 W oder 90 W. Ein Netzteil vor Ort entfällt; für eine Speed Dome mit 48 W Bedarf bleiben bis zu 200 m. Alle drei Gigabit-Ports beherrschen Auto-MDI/MDI-X und Autonegotiation, Switching-Kapazität 6 Gbps, MAC-Tabelle 2K, DIP-Schalter für die Ausgangsspeisung. Überspannungsschutz 6 kV je PoE-Port, Betriebstemperatur -40 °C bis 65 °C. Maße 89 x 86,5 x 28 mm, 0,21 kg.

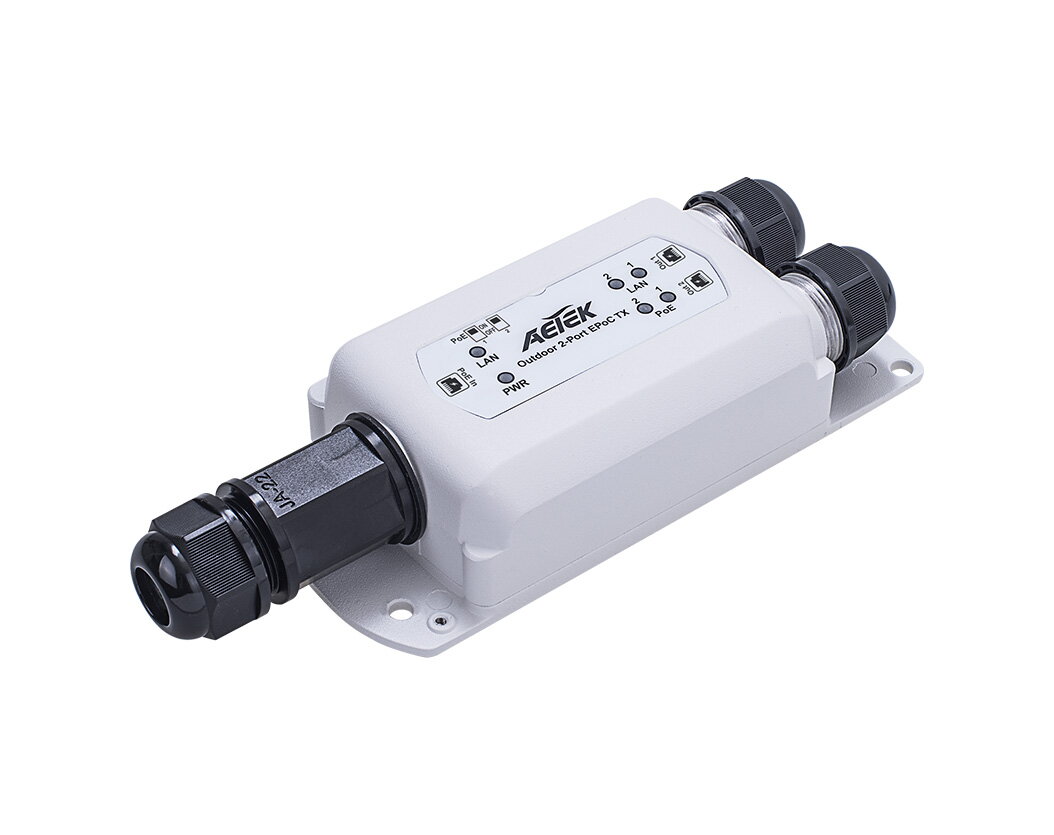

PoE-Extender für die Außenmontage mit einem Eingang und zwei Ausgängen, Aluminiumdruckguss nach IP67 und IK10, zur Wandmontage. Der Eingang arbeitet als PD nach IEEE 802.3bt PoE++ Typ 4 und nimmt bis zu 90 W auf; beide Ausgänge speisen normgerecht als PSE nach IEEE 802.3bt Typ 3, 802.3at oder 802.3af und erkennen die angeschlossenen Geräte selbsttätig. Die PoE-Strecke verlängert sich um weitere 100 m, zwei kaskadierte Einheiten überbrücken bis zu 300 m. Ein Netzteil vor Ort entfällt, die Installation beschränkt sich auf das Einstecken der Leitungen. Drei Gigabit-Ports mit Auto-MDI/MDI-X und Autonegotiation, Switching-Kapazität 6 Gbps, MAC-Tabelle 2K, DIP-Schalter für die Ausgangsspeisung. Überspannungsschutz 6 kV je PoE-Port, Betriebstemperatur -40 °C bis 65 °C. Maße 167,5 x 72,8 x 39,8 mm, 0,36 kg.

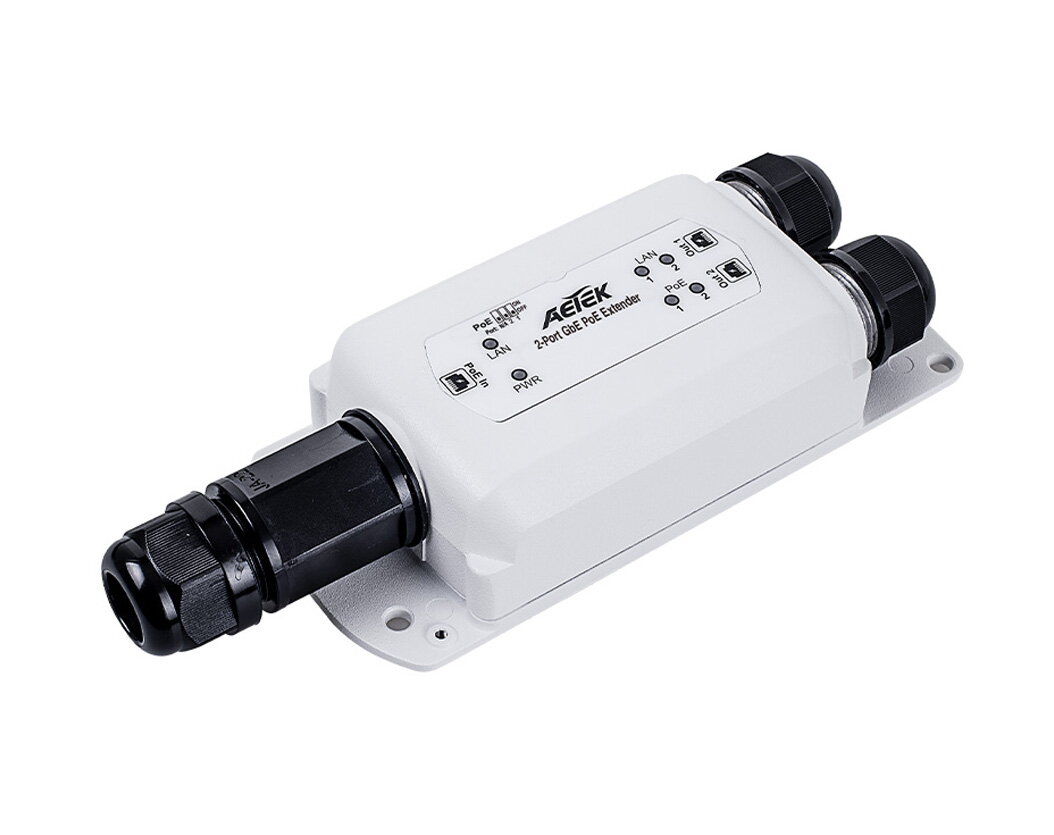

PoE-Extender für die Außenmontage mit einem Eingangs- und zwei Ausgangsports, Gehäuse nach IP67 und IK10. Der Eingang arbeitet als PD nach IEEE 802.3bt PoE++ Typ 4 oder 802.3at PoE+ und wird über Injektor, Midspan oder Switch gespeist; die beiden Ausgänge geben zusammen bis zu 68 W als Passive PoE nach IEEE 802.3af ab. Ein Netzteil vor Ort wird nicht gebraucht. Zwei Einheiten in Sterntopologie erreichen bis zu 500 m, eine Außen-Speed-Dome mit 48 W Bedarf bis zu 200 m. Unterstützt werden PSE mit 30 W, 60 W oder 90 W. Drei Gigabit-Ports mit Auto-MDI/MDI-X, Switching-Kapazität 6 Gbps, MAC-Tabelle 2K, DIP-Schalter für die Ausgangsspeisung. Überspannungsschutz 6 kV je PoE-Port, Betriebstemperatur -40 °C bis 65 °C. Maße 167,5 x 72,8 x 39,8 mm, 0,36 kg.

PoE-Extender für den Innenbereich mit einem Eingangs- und zwei Ausgangsports: die Speisung kommt über einen PoE-Injektor, Midspan oder Switch am PD-Port an und wird an zwei Geräte als Passive PoE nach IEEE 802.3af weitergereicht. Ein Netzteil vor Ort entfällt. In Sterntopologie mit zwei Einheiten sind bis zu 500 m Reichweite möglich; eine Speed Dome mit 48 W Bedarf erreicht bis zu 200 m. Der Eingang nimmt 50 bis 57 V DC und maximal 70 W auf, die Ausgänge liefern 48 bis 55 V DC bei maximal 68 W. Unterstützt werden PSE mit 30 W, 60 W oder 90 W. Alle drei Ports arbeiten mit 10/100/1000 Mbit/s, Switching-Kapazität 6 Gbps, MAC-Tabelle 2K, DIP-Schalter für die PSE-Speisung. Überspannungsschutz 6 kV je PoE-Port, Betriebstemperatur -40 °C bis 75 °C. Maße 89 x 86,5 x 28 mm, 0,21 kg.

PoE-Extender für den Innenbereich mit integriertem Spannungswandler, der die Ausgangsspannung auch am Ende einer langen Leitung stabil hält. Drei RJ45-Ports: ein Eingang nimmt Daten und Speisung von Injektor, Midspan oder Switch auf, zwei Ausgänge geben sie weiter. Port 1 liefert 54 V DC nach IEEE 802.3af, Port 2 wahlweise 24 V DC oder 54 V DC als Passive PoE; zusammen sind maximal 68 W möglich. Am Eingang sind 50 bis 57 V DC und bis zu 72 W zulässig, unterstützt werden PSE mit 30 W, 60 W oder 90 W. Bis zu vier Einheiten lassen sich kaskadieren und erreichen so 500 m ohne Netzteil vor Ort. Eigenverbrauch 4 W, MAC-Tabelle 4K, Switching-Kapazität 6 Gbps, Jumbo Frames bis 9.216 Byte, Flusskontrolle. Betriebstemperatur -40 °C bis 65 °C, Maße 87 x 86,5 x 28 mm, 0,2 kg.

PoE-Extender für die Außenmontage mit Spannungswandler, Gehäuse nach IP67 und IK10. Drei RJ45-Ports: ein Eingang nimmt Daten und Speisung von Injektor, Midspan oder Switch auf, zwei Ausgänge geben sie weiter. Port 1 liefert 54 V DC nach IEEE 802.3af, Port 2 wahlweise 24 V DC oder 54 V DC als Passive PoE; insgesamt stehen maximal 68 W bereit. Der Spannungswandler hält die Ausgangsspannung auch für leistungshungrige Geräte am Leitungsende stabil. Eingangsseitig sind 50 bis 57 V DC und bis zu 72 W zulässig, unterstützt werden PSE mit 30 W, 60 W oder 90 W. Bis zu vier kaskadierte Einheiten erreichen 500 m ohne Netzteil vor Ort. Eigenverbrauch 4 W, MAC-Tabelle 4K, Switching-Kapazität 6 Gbps, Jumbo Frames bis 9.216 Byte. Überspannungsschutz 6 kV je PoE-Port, Betriebstemperatur -40 °C bis 65 °C. Maße 167,5 x 72,8 x 39,8 mm, 0,36 kg.

Der 2E10-110-TX-V2 ist die Sendeeinheit eines EPo2-Paares und überträgt Ethernet und PoE gemeinsam über eine zweiadrige Leitung. Damit lassen sich vorhandene Klingel-, Telefon- oder sonstige Zweidrahtleitungen im Gebäude weiterverwenden, statt neu zu verkabeln – etwa für Türsprechstellen, Zutrittsleser, Lautsprecher, Sensoren oder Kameras. Eingespeist wird über einen RJ45-Port (10/100 Mbit/s) als PSE, ausgegeben nach IEEE 802.3af, 802.3at und 802.3bt. Die Einheit arbeitet ohne Konfiguration, verbraucht 2 W und sitzt im Metallgehäuse zur Wand- oder optionalen Hutschienenmontage.

EPoC-Sendeadapter mit einem BNC-Port (75 Ω) und einem RJ45-PoE-Ausgang, der als PSE nach IEEE 802.3af, 802.3at und 802.3bt speist. Er hängt am Kameraende einer Koaxialstrecke und versorgt die Kamera, ohne dass dort ein Netzteil nötig wäre: über RG59, RG6 oder RG11 ist die Strecke für 9,7 W bei 1.200 m und 100 Mbit/s spezifiziert, einer PoE-IP-Kamera gibt der Adapter bis zu 8,3 W ab, reine Daten kommen 2.400 m weit. So lässt sich eine vorhandene Koaxverkabelung für PoE-IP-Kameras weiterverwenden. Die Speisung erfolgt über PoE auf dem Koaxkabel oder mit 56 V DC an der Hohlsteckerbuchse, der Eigenverbrauch beträgt 2 W, der PoE-Ausgang ist per DIP-Schalter abschaltbar; ein Überspannungsschutz SD-301 ist optional erhältlich. Metallgehäuse 86,6 x 47,1 x 27,0 mm, 0,2 kg, Wandmontage oder optional Hutschiene, Betriebstemperatur -20 °C bis 60 °C, Luftfeuchte 5 bis 95 % nicht kondensierend, EN62368-1.

Sendeeinheit einer EPoT-Strecke: Daten und Strom laufen gemeinsam über eine geschirmte STP/FTP-Leitung Cat5e/6, wahlweise vier-, zwei- oder einpaarig belegt. Das Gerät trägt einen EPoT-Port auf RJ45 und einen RJ45-PoE-Ausgang, der als PSE nach IEEE 802.3af, 802.3at und 802.3bt speist; die Strecke ist für 16 W bei 1.200 m und 100 Mbit/s spezifiziert, einer PoE-IP-Kamera gibt der Adapter auf dieser Länge bis zu 9,7 W ab, reine Daten kommen 2.400 m weit. Zwischenswitches und Netzteile auf der Strecke entfallen damit. Versorgt wird über EPoT mit 50 bis 56 V DC oder über die Hohlsteckerbuchse mit 56 V DC, Eigenverbrauch 2 W, der PoE-Ausgang lässt sich per DIP-Schalter abschalten. Punkt-zu-Punkt, Daisy-Chain und Ring mit Failover werden unterstützt. Überspannungsschutz 6 kV, ESD ±4 kV Kontakt und ±8 kV Luft. Metallgehäuse 102,9 x 48,9 x 27,0 mm, 0,2 kg, Wandmontage oder optional Hutschiene, Betriebstemperatur -20 °C bis 60 °C, Luftfeuchte 5 bis 95 % nicht kondensierend, EN62368-1, MTBF über 50.000 Stunden.

Außentauglicher PoE++-Injektor nach IEEE 802.3bt, abwärtskompatibel zu 802.3at und 802.3af, im wetterfesten Gehäuse nach IP67 mit Schlagfestigkeit IK10. Ein Gigabit-Port wird über vier Adernpaare mit 54 V DC versorgt, PoE-Budget 90 W, Leistungsaufnahme 95 W, Belegung 1/2 (-) und 3/6 (+) sowie 4/5 (+) und 7/8 (-), Reichweite 100 m. Gedacht für Verbraucher mit hohem Bedarf wie Speed-Dome-Kameras oder Gehäuse mit Heizung, Gebläse, Wischer und Scheinwerfer. Netzeingang 100–240 V AC, bis 280 V AC über vier Stunden und 300 V AC über eine Minute. Überspannungsschutz 6 kV je Daten-/PoE-Port und 10 kV am Netzeingang. Betriebstemperatur -40 °C bis 65 °C, Maße 255,2 x 199,9 x 90 mm, Gewicht 3,35 kg.

PoE++-Injektor nach IEEE 802.3bt für den Innenbereich, abwärtskompatibel zu 802.3at und 802.3af. Er versorgt einen Gigabit-Port mit bis zu 90 W über vier Adernpaare bei 54 V DC, Belegung 1/2 (-) und 3/6 (+) sowie 4/5 (+) und 7/8 (-); die Leitung darf 100 m lang sein. Vorgesehen für Verbraucher mit hohem Bedarf, etwa Speed-Dome-Kameras oder Gehäuse mit Heizung, Gebläse, Wischer und Scheinwerfer. Endgeräte, die nicht der Norm entsprechen, werden erkannt und geschützt. Netzeingang 100–240 V AC, ausgelegt bis 280 V AC über vier Stunden und 300 V AC über eine Minute. 6 kV Überspannungsschutz am Daten- und PoE-Port, 4 kV am Netzeingang. Gehäusemaß 182 x 78,6 x 41,9 mm, 0,58 kg, Betrieb zwischen -10 °C und 50 °C, Luftfeuchte 10–90 % ohne Kondensation.

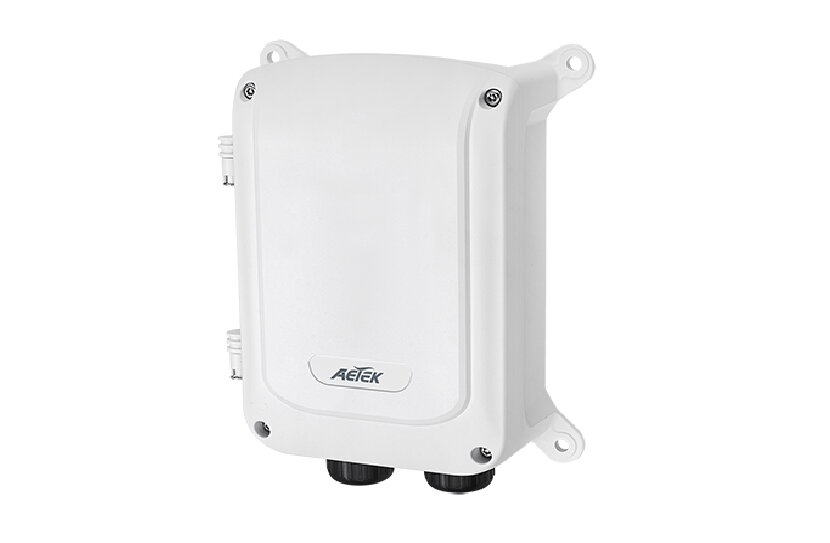

Midspan-Injektor mit 95 W PoH für den Einsatz im Freien: Gehäuse nach IP67 und schlagfest nach IK10, Betriebstemperatur -40 °C bis 65 °C. Er speist einen Gigabit-Port über alle vier Adernpaare mit 54 V DC und bis zu 95 W, Belegung 1/2 (-) und 3/6 (+) sowie 4/5 (+) und 7/8 (-), über eine Strecke von bis zu 100 m. Damit lassen sich Kameragehäuse mit Heizung, Gebläse, Wischer und Scheinwerfer oder Speed-Dome-Kameras direkt am Mast versorgen. Kompatibel zu IEEE 802.3at/af, mit Erkennung und Schutz nicht normgerechter Endgeräte. Eingang 100–240 V AC, bis 280 V AC über vier Stunden und 300 V AC über eine Minute. Überspannungsschutz 6 kV je Daten-/PoE-Port und 10 kV auf der Netzseite. 255,2 x 199,9 x 90 mm, 3,35 kg, LEDs für Betrieb und PoE.

Midspan-Injektor für eine Gigabit-Strecke im Innenbereich. Er legt die Versorgung auf eine vorhandene 10/100/1000Base-T-Leitung und speist damit Geräte, für die ein normaler Switch-Port zu wenig hergibt: Speed-Dome-Kameras oder Kameragehäuse mit Gebläse, Heizung, Scheinwerfer und Wischer. Die Einspeisung erfolgt mit 95 W PoH über alle vier Adernpaare bei 54 V DC, Belegung 1/2 (-) und 3/6 (+) sowie 4/5 (+) und 7/8 (-), und reicht bis 100 m weit. Kompatibel zu IEEE 802.3at/af; nicht normgerechte Endgeräte erkennt der Injektor und schützt sie. Eingang 100–240 V AC, kurzzeitig 280 V AC für vier Stunden und 300 V AC für eine Minute. Überspannungsschutz 6 kV am Daten-/PoE-Port, 4 kV auf der Netzseite. 182 x 78,6 x 41,9 mm, 0,58 kg, LEDs für Betrieb und PoE, -10 °C bis 50 °C.

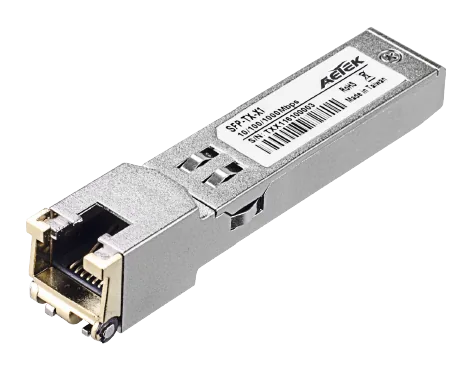

Kupfer-SFP mit RJ45-Buchse für 1000BASE-T nach IEEE 802.3ab: 1,25 Gbit/s über Cat.5e oder Cat.6 bis 100 m, damit lässt sich ein SFP-Steckplatz auf Twisted-Pair auflegen. Autonegotiation und Auto-MDI/MDI-X sind vorhanden, die Betriebsspannung beträgt 3,3 V. Betriebstemperatur 0 °C bis 70 °C, Lagertemperatur -40 °C bis 85 °C, Luftfeuchte 5 bis 90 % nicht kondensierend. Abmessungen 68,3 x 13,7 x 13,8 mm, MSA-konform.
