Ajax 12V PSU for NVR
Preis nach Anmeldung
Preise und Konditionen sehen Sie nach der Anmeldung mit Ihrem Kundenkonto.
AnmeldenNicht auf Lager · Lieferzeit 2-3 Tage
Produktdaten
- Hersteller
- Ajax
- Artikelnummer
- 112255.305.NC
- EAN / GTIN
- 4823114065125
Beschreibung

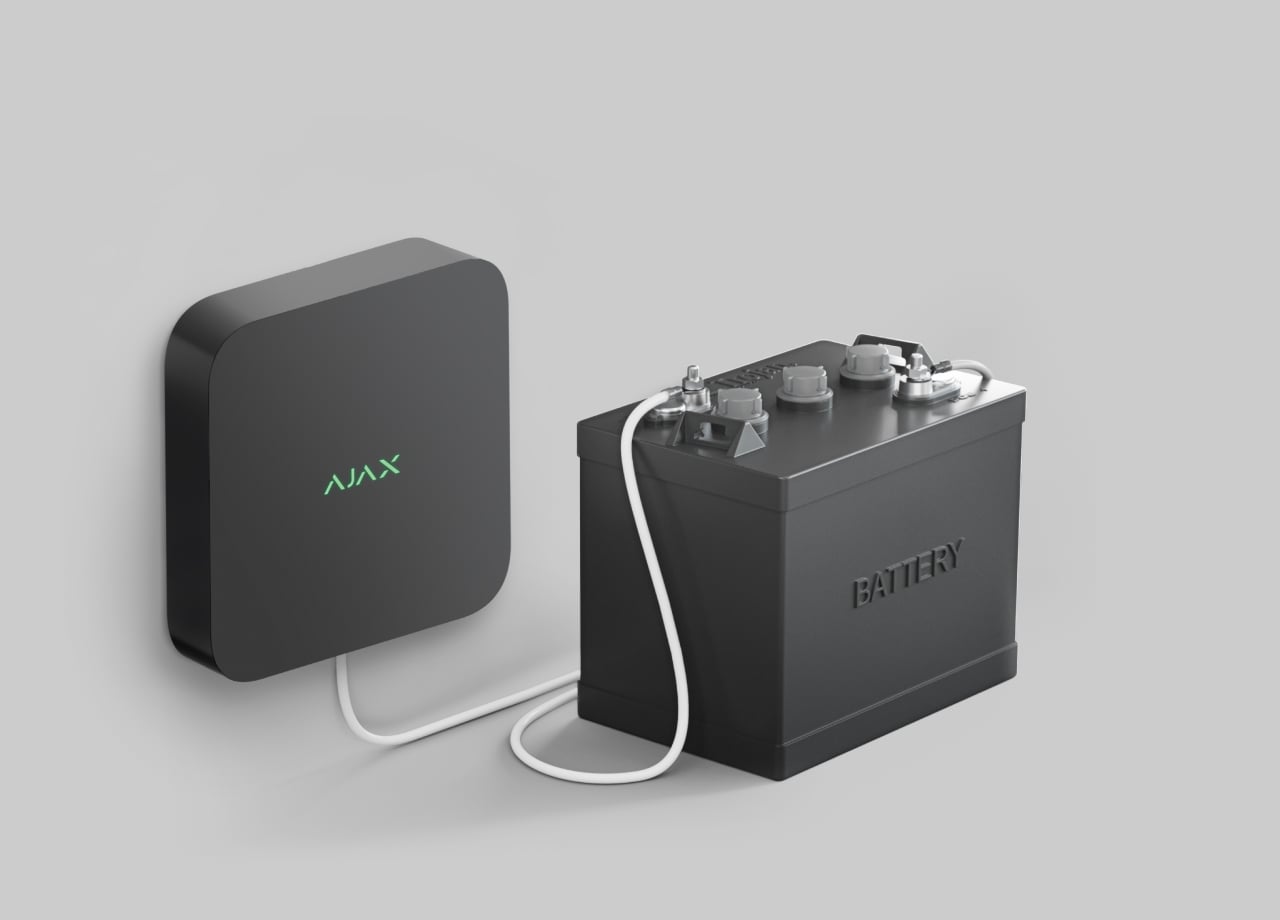

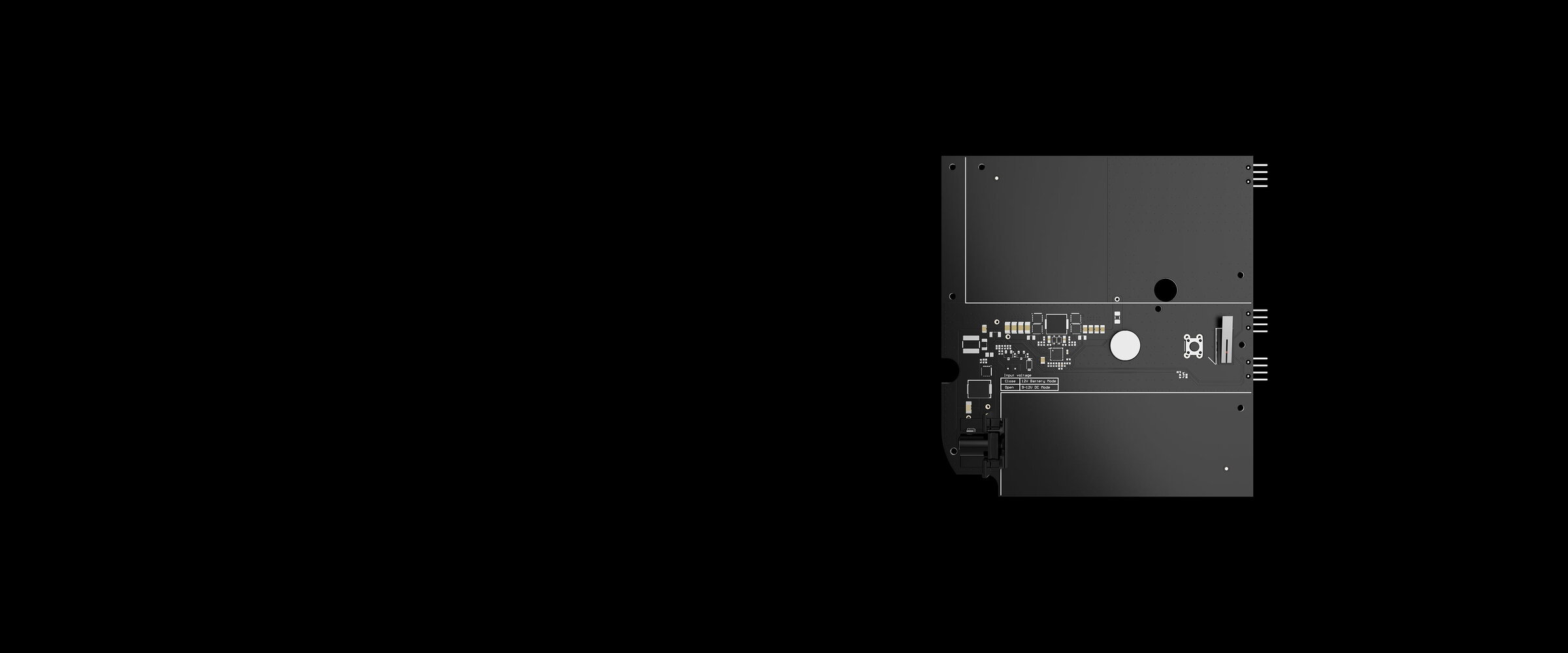

Die Platine wird im NVR-Gehäuse anstelle der mitgelieferten Stromversorgungsplatine eingebaut und erlaubt so den Betrieb des NVR an einer Niederspannungsquelle. Ohne installierten Jumper liegt die Betriebsspannung des Geräts bei 8–16 V⎓, mit einer Einschaltschwelle von 8 V⎓ und einer Abschaltschwelle von 6,5 V⎓; mit installiertem Jumper gelten 12,1–16 V⎓ sowie 12,1 V⎓ und 10,35 V⎓, der maximale Stromverbrauch beträgt in beiden Fällen bis zu 4 A. Ausgangsseitig stehen 12 V⎓ ± 3 % zur Verfügung, die Stromaufnahme beträgt 110 μA im ausgeschalteten Zustand, 65 mA im Ruhezustand und maximal 2 A. Der Netzanschluss besteht aus einem Steckplatz von 6,5 × 2,0 mm und einem Steckverbinder von 5,5 × 2,1 mm für Kabelquerschnitte von AWG 12–14. Die Platine misst 118 × 123 × 17 mm bei einem Gewicht von 51 g, erfüllt die Schutzart IP20 und arbeitet von 0 °C bis +40 °C bei bis zu 75 % Luftfeuchtigkeit.
- Betriebsspannung 8–16 V⎓ ohne Jumper
- Betriebsspannung 12,1–16 V⎓ mit Jumper
- Ausgang 12 V⎓ ± 3 %, maximal 2 A
- Maximaler Stromverbrauch bis zu 4 A
- Schutzart IP20, 0 °C bis +40 °C
- Abmessungen 118 × 123 × 17 mm, 51 g
Hergestellt von
Ajax Systems ist das Alarm- und Sicherheitssystem mit dem breitesten Sortiment im Katalog: Hub-Zentralen, Bewegungs-, Öffnungs- und Glasbruchmelder, MotionCam mit Fotoverifizierung, Sirenen, Bedienteile, die EN54-Brandmeldelinie, Kameras, der Ajax NVR sowie Automations- und Komfortkomponenten – als Jeweller-Funksystem oder kabelgebunden über Fibra, in Weiß und Schwarz. Die Superior-Linie ist nach EN 50131 Grade 3 zertifiziert. AI4Vision ist autorisierter Ajax-Partner. Alle Geräte werden über die Ajax-App und die Leitstellenanbindung verwaltet; Fachhändler sehen Preise und Verfügbarkeit nach der Anmeldung.
Hinweise
Für technische Spezifikationen und Produkteigenschaften sind ausschließlich die Angaben im aktuellen Produktdatenblatt des Herstellers maßgeblich. Abbildungen können vom Lieferumfang abweichen.
Spezifikationen
Ausgang (4)
- Ausgang – Maximale Stromaufnahme des Geräts
- 2 A
- Ausgang – Nennspannung
- 12 V⎓ ± 3 %
- Ausgang – Ruhestromaufnahme des Geräts
- 65 mA
- Ausgang – Stromaufnahme des Geräts im ausgeschalteten Zustand
- 110 μA
Eingang mit installiertem Jumper (4)
- Eingang mit installiertem Jumper – Abschaltschwelle bei Spannungsabfall
- 10,35 V⎓
- Eingang mit installiertem Jumper – Betriebsspannung des Geräts
- 12,1–16 V⎓
- Eingang mit installiertem Jumper – Einschaltschwelle bei Spannungsanstieg
- 12,1 V⎓
- Eingang mit installiertem Jumper – Maximaler Stromverbrauch
- bis zu 4 A
Eingang ohne installierten Jumper (4)
- Eingang ohne installierten Jumper – Abschaltschwelle bei Spannungsabfall
- 6,5 V⎓
- Eingang ohne installierten Jumper – Betriebsspannung des Geräts
- 8–16 V⎓
- Eingang ohne installierten Jumper – Einschaltschwelle bei Spannungsanstieg
- 8 V⎓
- Eingang ohne installierten Jumper – Maximaler Stromverbrauch
- bis zu 4 A
Installation (4)
- Installation – Betriebsluftfeuchtigkeit
- bis zu 75 %
- Installation – Betriebstemperatur
- von 0 °C bis +40 °C
- Installation – Installationsmethode
- im NVR-Gehäuse durch Austausch der mitgelieferten Stromversorgungsplatine
- Installation – Schutzart
- IP20
Netzanschluss (3)
- Netzanschluss – Querschnitt des angeschlossenen Kabels
- AWG 12–14
- Netzanschluss – Steckplatz
- 6,5 × 2,0 mm
- Netzanschluss – Steckverbinder
- 5,5 × 2,1 mm
Platine (3)
- Platine – Abmessungen
- 118 × 123 × 17 mm
- Platine – Farbe
- Nicht zutreffend
- Platine – Gewicht
- 51 g
Zusätzliche Informationen (1)
- Zusätzliche Informationen – Garantie
- 24 Monate
